迪兰恒进 HD3690极捷号　参考价格：699元

　　编辑点评：首款降至699元的RV670显卡竟然是来自核心AIB厂商，迪兰恒进 HD3690极捷号以699元的价格上阵，可以说已经成功谋杀了NV 8600GTS。

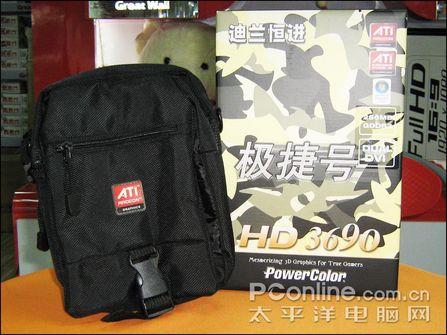

　　迪兰恒进 HD3690极捷号的外包装采用了具有野外迷彩特色的盒子包装，字体鲜明蛮有大厂风范。这次优惠活动不但产品的售价下降200元，而且还有一个挎包赠送，为玩家们出外带点小东西带来了不少方便。

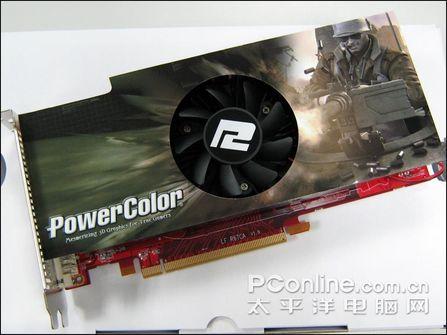

迪兰恒进 HD3690极捷号

　　迪兰恒进 HD3690极捷号采用RV670显示核心，核心采用最先进的55nm工艺制程，采用统一渲染架构，拥有320个流处理单元，支持128bit显存位宽，支持DirectX 10.1和Shader Model 4.1特效，支持ATI PowerPlay技术，内置可对H.264、VC-1、MPEG-2高清视频全硬件解码的UVD引擎。

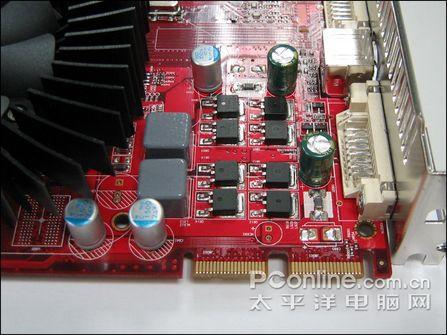

　　迪兰恒进 HD3690极捷号的散热器上面有一个保护罩，并且形成了风道，为供电部分以及显存降温，在商家的允许之下，笔者拆开了散热器的保护罩，一睹这款迪兰恒进 HD3690极捷号的供电设计与显存。上图可以看到位于PCB前端的核心供电电路，8个MOS管配合两个全封闭电感线圈以及不同的电容搭配，组成了两相供电设计，完全满足了RV670核心的供电需要。

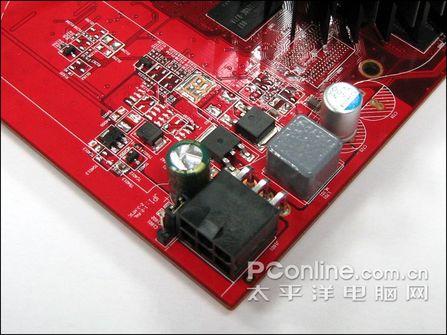

　　显存部分的供电设计相对简单一些，只有单相设计，而在PCB尾部的上端设计有6PIN的独立供电接口，为迪兰恒进 HD3690极捷号提供了足够的电量供给。

　　迪兰恒进 HD3690极捷号采用了一款1.0ns的三星GDDR3显存，虽然PCB上面设计了8个显存安装位置，但迪兰恒进 HD3690极捷号只安装了4片显存，组成256MB/128bits的规格，显卡的核心与显存分别工作在700/1700MHz，看来还有不少的超频空间。

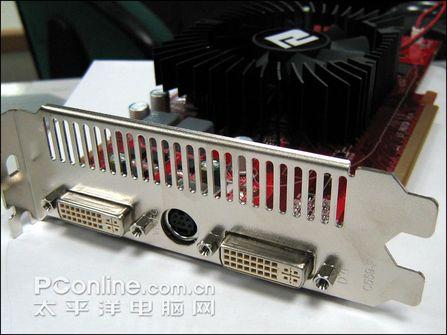

　　迪兰恒进 HD3690极捷号同样为用户设计了双DVI + Tv-Out三接口设计，为了配合散热器风道的设计，迪兰恒进 HD3690极捷号的档板上增加了不少通风孔，将热空气直接排出机箱以外。
